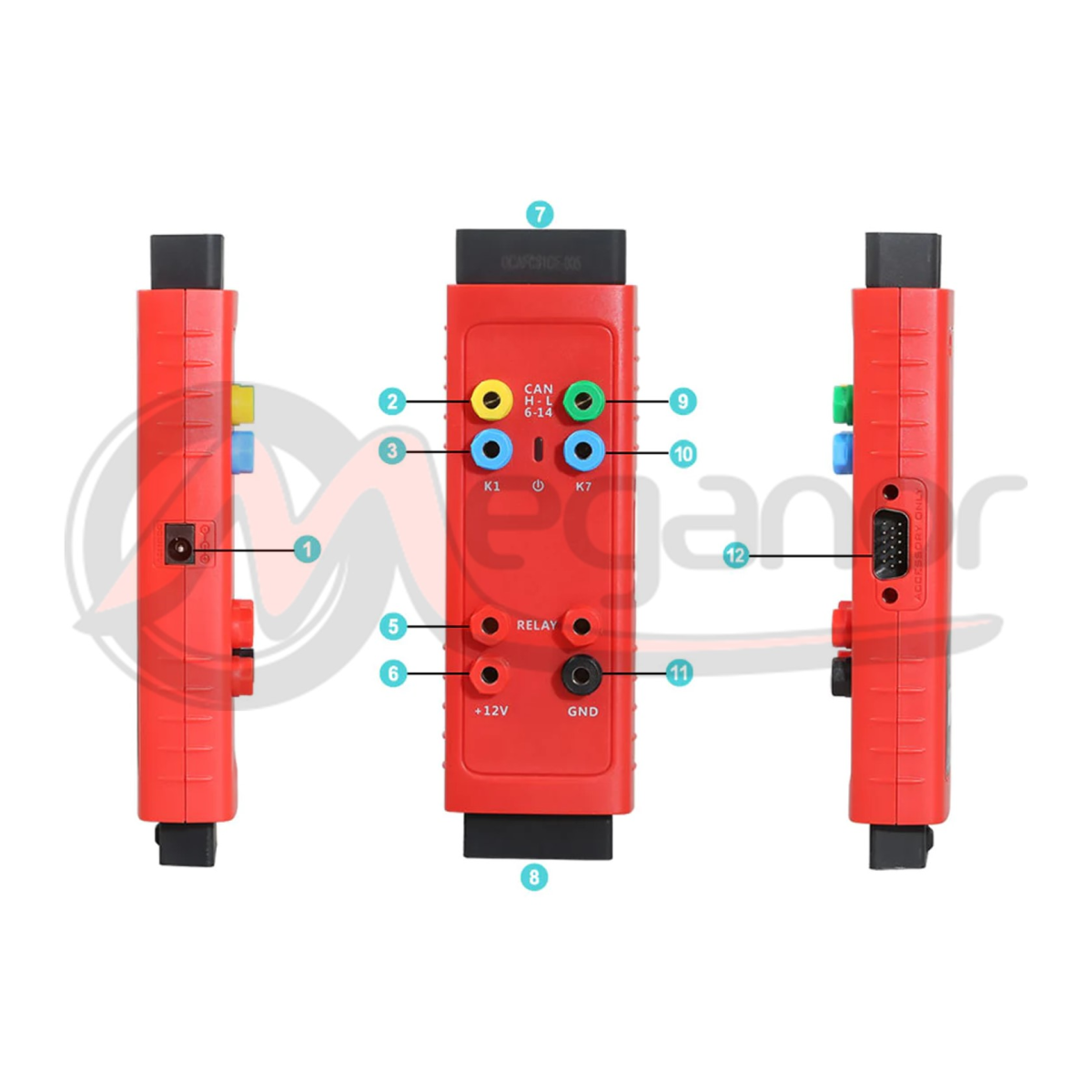

Detalhes:
1-Porta DC Fornece fonte de alimentação +12 DV
2-Porta Can-H: interface Universal Can Bus, conecta-se com OBDII PIN6
3-Porta K1: interface K-Line universal, conecta-se com OBDII PIN1
4-Indicador de status: indica o status operacional atual
5-Portas de relé: Conecte-se com cabos de relé dedicados
6-Porta de alimentação de + 12 V: porta de entrada/saída de alimentação universal
7-Conector OBDII: Conecta-se diretamente ao OBDII do veículo ou por meio de um cabo de extensão dedicado
8-Conector fêmea OBDII: conecta-se ao cabo principal da ferramenta de diagnóstico Autel
9-Porta Can-L: Interface Universal Can Bus, conecta-se com OBDII PIN14
10-Porta K7: interface K-Line universal conecta-se com OBDII PIN7
11-Porta GND: Porta de entrada/saída de energia universal
12-Porta OB15: Usada com cabo BD15 dedicado para leitura e gravação de vários tipos de ECUs
