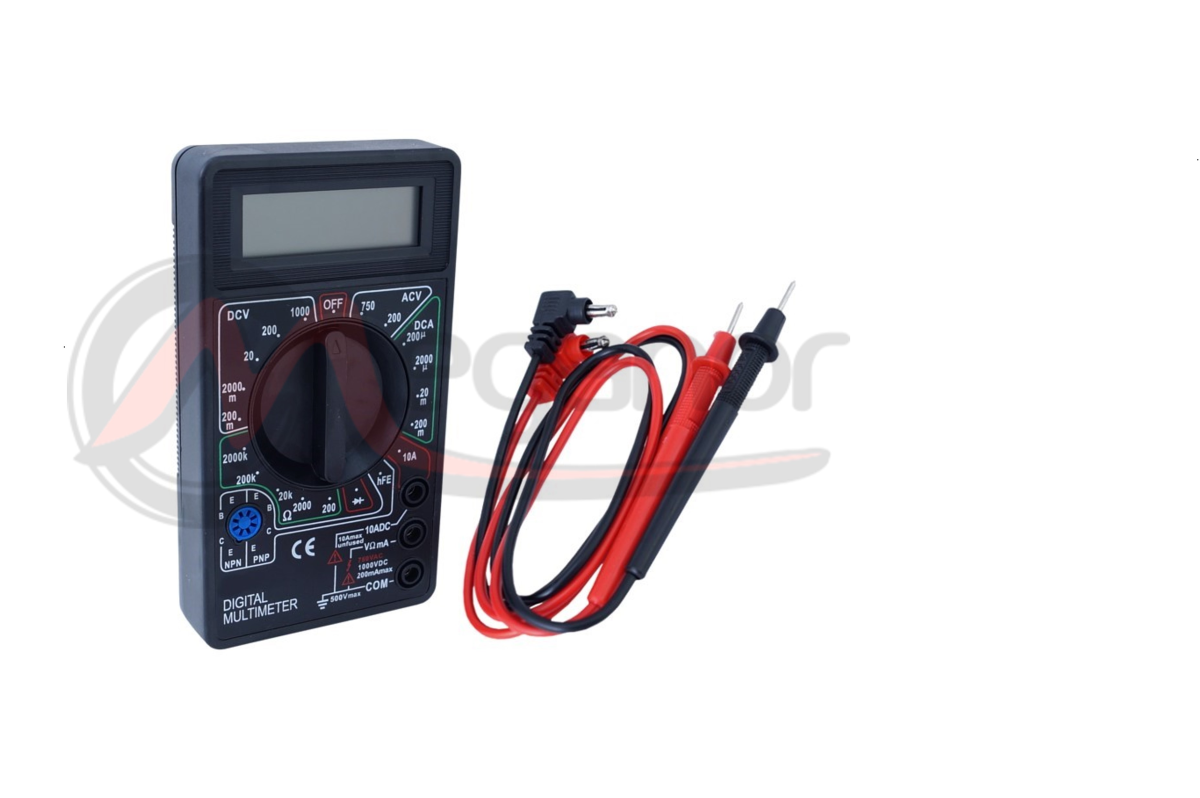

DESCRIÇÃO DO PRODUTO
O medidor de tensão é adequado para uso doméstico e para profissionais de eletricidade.
O medidor é utilizado para medir a tensão contínua e alternada, o fluxo de corrente contínua e a resistência. Um visor claro facilita a leitura dos resultados da medição.
Especificação:
19 faixas de além
Tomada COM: tomada de medição, cabo preto \"-\"
tomada de entrada: VOmA, fio vermelho \"+\", medição V, A (excepto gama 10A), R.
Tomada 10A: tomada de medição para a gama 10A, fio vermelho \"+\"
tomada de medição de transístor
proteção contra sobrecarga
desligamento automático
indicação de bateria avariada
Alarme sonoro
Como utilizar:
Uma medição de corrente contínua:
Coloque a chave de gama na gama DCA correspondente. Ligue a ponta de prova vermelha ao encaixe VOmA (até 200mA, para uma corrente acima de 200mA até 10A o encaixe 10A é adequado) e o preto ao encaixe COM.
Ligue as pontas de teste em série ao circuito que está a ser medido.
Leia o valor no visor (é apresentada a polaridade da ponta de teste vermelha).
Medição de tensão V DC e V AC:
Coloque o interruptor de gama na gama DCV e ACV relacionadas (se não tivermos o valor da tensão medida - selecione a gama maior). Ligue a ponta de prova vermelha ao encaixe VOmA e a preta ao encaixe COM.
Ligue pontas de teste paralelamente ao circuito que está a ser medido.
Leia o valor no visor (é apresentada a polaridade da ponta de teste vermelha).
Teste de transístor:
Coloque o interruptor de gama do medidor na posição hFE. Insira os terminais do transístor respetivamente (ECBE) (PNP/NPN) na tomada de medição.
Leia o valor aproximado de hFE (Ib=10µA / Vce=2,8V).
Antes de medir, desligue as pontas de prova dos circuitos que estão a ser medidos.
Teste de díodo:
Ligue a ponta de teste preta ao conector COM e a ponta de teste vermelha ao VOmA.
Coloque o interruptor de faixa na posição e mude a ponta de prova vermelha para o ânodo e a ponta de prova preta para o cátodo do díodo que está a ser medido. O medidor mostrará a tensão aproximada direta do díodo. Se os fios estiverem invertidos, será apresentado 1.
Medição de resistência:
Ligue a ponta de prova preta ao encaixe COM e a ponta de prova vermelha ao VOmA.
Coloque o interruptor de gama do medidor na posição O e ligue as pontas de teste ao resistor a medir. Leia o valor no visor.
